Kirjeldus

Tehnilised parameetrid

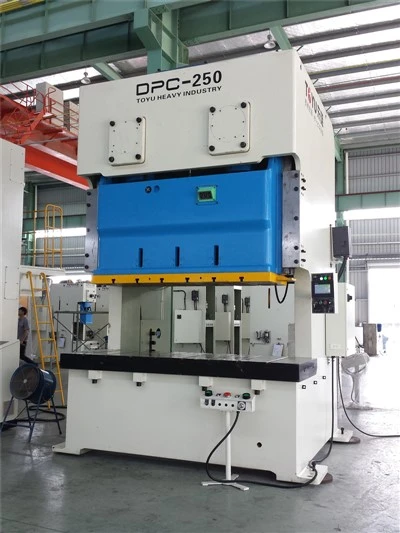

Terasplaadist keevitatud H-kujuline raami korpus, suure tugevuse ja hea jäikusega. Kombineeritud kuiv mitme kettaga hõõrdsidur ja pidur. Hüdrauliline ülekoormuskaitseseade. Liuguril on nelja nurgaga kaheksapoolne pikk juhtsiin, millel on suurepärane juhtimisjõudlus ja suur täpsus.

Tembeldamistoode 1

Tembeldamistoode 2

Tembeldamistoode 3

Tembeldamistoode 4

Tembeldamistoode 5

Tembeldamistoode 6

Funktsioon

Kere kasutab terasplaadist keevitatud H-kujulist raami, millel on kõrge tugevus ja hea jäikus.

Kombineeritud kuiv mitme kettaga hõõrdsidur ja pidur.

Hüdrauliline ülekoormuskaitseseade.

Liuguril on nelja nurgaga kaheksapoolne pikk juhtsiin, millel on suurepärane juhtimisjõudlus ja suur täpsus.

Elektrilise režiimi kõrguse reguleerimine, digitaalne ekraan.

Elektrilisel nukiseadmel on intelligentne ülemise surnud punkti seiskamise funktsioon ja mitu turvafunktsiooni.

Tasakaalu silinder kasutab käsitsi määrimissüsteemi.

Nimi	Üksus	DPS-125T		DPS-160T		DPS-200T
Nominaalne jõud	KN	1250		1600		2000
Tüüp		V	H	V	H	V	H
Liuguri löök	mm	250	160	280	180	300	200
Nominaalne jõulöök	mm	20	15	20	15	25	20
Löökide arv (pidev kiirus)	s.p.m	40	60	35	55	40	50
Maksimaalne stantsi kõrgus	mm	400	450	450	500	500	550
Stantsi kõrguse reguleerimine	mm	100		100		120
Madalam töölaua suurus	mm	750×700×105		800×750×115		850×800×35
Alumine liugur	mm	750×450		810×500		930×700
Töölaua keskne auk	mm	Ø310		Ø350		Ø400
Stantsi käepideme auk	mm	Ø75		Ø75		Ø75
Peamine mootor	KW × P	11×4		18.5×4		22×4
Tõmbevarda suurus	mm	M30×550		M30×620		M36×700
Kasutatud õhurõhku	MPa	0.6-0.7		0.6-0.7		0.6-0.7
Mulgustus (ees ja taga × vasak ja parem × kõrgus)	mm	1763×1623×3600		2090×1906×3900		2302×2056×4355

Nimi	Üksus	DPS-250T		DPS-315T		DPS-400T
Nominaalne jõud	KN	2500		3150		4000
Tüüp		V	H	V	H	V	H
Liuguri löök	mm	320	200	350	250	400	250
Nominaalne jõulöök	mm	25	20	30	20	30	20
Löökide arv (pidev kiirus)	s.p.m	35	50	28	40	25	35
Maksimaalne stantsi kõrgus	mm	520	580	550	600	600	675
Stantsi kõrguse reguleerimine	mm	120		120		150
Madalam töölaua suurus	mm	950×900×155		1000×900×177		1200×1000×185
Alumine liugur	mm	970×800		1050×900		1200×800
Töölaua keskne auk	mm	Ø420		Ø450		Ø500
Stantsi käepideme auk	mm	Ø75		Ø75		Ø75
Peamine mootor	KW × P	30×4		37×4		45×4
Tõmbevarda suurus	mm	M36×700		M36×900		M36×1000
Kasutatud õhurõhku	MPa	0.6-0.7
Mulgustus (ees ja taga × vasak ja parem × kõrgus)	mm	2820×2136×4730		2900×2206×5112		3400×2346×5377

Nimi	Üksus	DPS-400 Kolmeteljeline		DPS-500 Kolmeteljeline		DPS-600 Kolmeteljeline
Nominaalne jõud	KN	4000		5000		6000
Tüüp		V	H	V	H	V	H
Liuguri löök	mm	400	250	450	250	450	250
Nominaalne jõulöök	mm	30	20	30	20	30	20
Löökide arv (pidev kiirus)	s.p.m	25	35	20	35	20	35
Maksimaalne stantsi kõrgus	mm	600	675	650	750	650	750
Stantsi kõrguse reguleerimine	mm	150		150		150
Madalam töölaua suurus	mm	1200×1000×185		1400×1200×215		1500×1200×235
Alumine liugur	mm	1280×1000		1600×1200		1600×1200
Töölaua keskne auk	mm	Ø500		Ø550		Ø550
Stantsi käepideme auk	mm	Ø75		Ø100		Ø100
Peamine mootor	KW × P	37×4		55×4		55×4
Tõmbevarda suurus	mm	M36×1000		M42×1200		M42×1300
Kasutatud õhurõhku	MPa	0.6-0.7
Mulgustus (ees ja taga × vasak ja parem × kõrgus)	mm	3512×2240×5600		3627×2480×5800		3810×2600×6150

Nimi	Üksus	DPS-800 Kolmeteljeline		DPS-1000 Kolmeteljeline
Nominaalne jõud	KN	8000		10000
Tüüp		V	H	V	H
Liuguri löök	mm	450	300	450	300
Nominaalne jõulöök	mm	35	25	35	25
Löökide arv (pidev kiirus)	s.p.m	20	35	20	35
Maksimaalne stantsi kõrgus	mm	700	775	700	775
Stantsi kõrguse reguleerimine	mm	150		150
Madalam töölaua suurus	mm	1600×1300×265		1700×1350×295
Alumine liugur	mm	1700×1300		1800×1350
Töölaua keskne auk	mm	Ø600		Ø700
Stantsi käepideme auk	mm	Ø120		Ø120
Peamine mootor	KW × P	75×4		90×4
Tõmbevarda suurus	mm	M48×1400		M48×1500
Kasutatud õhurõhku	MPa	0.6-0.7
Mulgustus (ees ja taga × vasak ja parem × kõrgus)	mm	4020×2740×6400		4200×2840×6850

Standardtarvikud
Pneumaatiline sidur	●
Puuteekraan	●
Eellaadimisloendur, enne katkestuse loendur	●
Hüdrauliline ülekoormuskaitseseade	●
Söötmishäirete tuvastamise seade	●
Pistikupesa	●
Elektriline määrdemäärdeseade	●
Elektrooniline liuguri reguleerimise seade	●
Elektrooniline vormi kõrguse indikaator	●
Liugu ja vormi tasakaalustav seade	●
Elektrooniline pöördnukk-lüliti	●
Väntvõlli nurga indikaator	●
Loendur	●
Õhuallika pistik	●
Teise astme kaitseseade	●
Kasutusjuhend	●

Standardtarvikud	○
Pneumaatilise stantsipadja seade	○
Jalglüliti	○
Liugur ülemine mulgustamisseade	○
Vibratsioonivastane jalg	○
Fotoelektriline kaitseseade	○
Söötur (õhk, mehaaniline ja NC tüüpi)	○
Rack	○
Tasandaja	○
Robot	○
Hallituse valgustusseade	○

Rakenduse näited

Autotööstus:

- Tembeldamine ja vormimine: Ideaalne lehtmetallist osade, näiteks auto kerepaneelide ja mootoriosade tembeldamiseks ja vormimiseks.

- Montaažitoimingud: kasutatakse autoosade kokkupanemisel, näiteks laagrite pressimisel korpusesse.

Lennundustööstus:

- Lennuki komponentide moodustamine: kasutatakse keerukate kujundite moodustamiseks ülitugevast materjalist, näiteks titaanist.

- Komposiitmaterjalide töötlemine: õhusõidukites kasutatavate komposiitmaterjalide vormimine ja vormimine.

Ehitustööstus:

- Konstruktsioonikomponentide tootmine: toodab talasid, sambaid ja muid konstruktsioonikomponente.

- Betooni vormimine: moodustab betoonplokke ja betoonelemente.

Rasketehnika tootmine:

- Suurte osade painutamine ja vormimine: painutab ja moodustab suuri osi, näiteks raame ja poome.

- Kokkupanek ja hooldus: kasutatakse raskete seadmete kokkupanemisel ja hooldamisel.

Ülekoormuspumbad

Regulaatorid

Ekraan

Järeldus

Selles World Pressi artiklis on üksikasjalikult kirjeldatud hüdrauliliste pressmasinate määratlust, ajalugu, komponente, tüüpe, tööpõhimõtteid ja rakendusi. Nende aspektide mõistmine aitab teil valida oma vajadustele sobiva masina. Kui otsite usaldusväärseid metallitöötluslahendusi, võtke ühendust meie World Pressi ekspertmeeskonnaga. Oleme pühendunud kvaliteetsete ja suure jõudlusega tööpinkide ja seadmete pakkumisele, et suurendada teie tootmistõhusust. Meie toodete ja teenuste kohta lisateabe saamiseks külastage meie veebisaiti.
